Shandong Time Machinery Technology Co., Ltd.
Dati e quotazione dell'attrezzatura "Linea di produzione di saldatura di piastre di pavimento con tralicci di armatura rinforzata (SGHJ-IV) "
Rappresentante legale: Cui Hao
Telefono: 13395378282
Indirizzo: Zona di sviluppo economico, città di Jining, provincia dello Shandong
Sito web: www.sdsgzn.com
I. Offerta commerciale 2
II. Introduzione del progetto di piastre di pavimentazione di traverse d'acciaio rinforzate 3
1. panoramica del progetto3
2. Introduzione del processo produttivo4
3- Prodotti di traverse di acciaio rinforzato per pavimenti (con angoli pieghevoli)5
III. Prestazioni e parametri tecnici delle apparecchiature 6
1- Parametri tecnici della linea di produzione di tralicci in legno6
1.1 Visualizzazione dell'apparecchiatura6
1.2 Composizione dell'attrezzatura della linea di produzione di tralicci di armatura6
1.3 Parametri tecnici delle apparecchiature:7
1.4 Caratteristiche dell'apparecchiatura8
1.5 Configurazione delle apparecchiature e marchi dei componenti10
2. Modello di traliccio di armatura rinforzata10
2.1 Visualizzazione dell'apparecchiatura10
2.2 Composizione dell'attrezzatura della linea di produzione di tralicci di armatura11
2.3 Parametri tecnici delle apparecchiature:12
2.4 Caratteristiche dell'apparecchiatura12
3. macchina di raffreddamento dell' acqua13
3.1 Specifiche tecniche dell'unità di raffreddamento a scatola raffreddata ad aria:13
4. compressore d'aria14
4.1 Parametri tecnici della viteera raffreddata ad aria14
5Pressa di finitura16
Produttori professionali di linee di produzione di saldatura a traverse CNC intelligenti
| SGHJ-IV Intelligent CNC Truss Welding Production Line Offerta | ||||||
| Unità di quotazione: Shandong Shiguang Machinery Technology Co., Ltd. | ||||||
|
Serial - No, no, no, no. |
Nome dell'apparecchiatura | Modello di attrezzatura |
Unità |
Quantità |
Prezzo di costo (RMB) |
Importo (RMB) |
|
1 |
Linea di produzione di saldatura di traverse di acciaio rinforzato | SGHJ-IV (impilazione automatica) |
Unità |
1 |
||
|
2 |
Macchine di saldatura a modello | SGMB-600/576 |
Unità |
1 |
||
|
3 |
Compressore d'aria a vite | Kaizen BK37kW |
Unità |
1 |
||
|
4 |
Presse a piastre | 600/576 a V | Unità |
1 |
||
|
5 |
Macchine per l'acqua di raffreddamento | RX-10 | Unità |
1 |
||
|
6 |
Macchine per saldare le spalle delle armature | 25kva | Unità |
1 |
||
| Totale |
Importo totale dell'attrezzatura: ¥ In lettere: |
|||||
| Nota: Questo prezzo comprende l'imposta (IVA del 13%), le spese di trasporto, di depurazione e installazione e le spese di formazione. | ||||||
| La nostra azienda si concentra sulla ricerca e sviluppo, e la produzione di linee di produzione di saldatura di traverse di acciaio rinforzato..L'azienda attribuisce importanza all'innovazione tecnologica, aderisce al percorso dell'innovazione indipendente, regola costantemente la struttura del prodotto per soddisfare la domanda del mercato,e ha stabilito relazioni di collaborazione a lungo termine con molte imprese di fama. | ||||||
Nome della società: ShandongIl tempoTecnologia delle macchine Co., Ltd.
Numero di identificazione fiscale: 91370811MA3EP7HT68
Conto aziendale: 815010601421010400
Banca: Jining Bank Xicheng Branch
Indirizzo: a est della strada Jiafeng, a nord della strada Ruixiang, zona di sviluppo economico di Jining, provincia dello Shandong (nei locali della Shandong Taifeng Engineering Group Co., Ltd.)
II. Introduzione del progetto di piastre di pavimentazione di traverse d'acciaio rinforzate
1. panoramica del progetto
La lastra di pavimento armata è un modello combinato che elabora le barre di acciaio nel pavimento come cornici in fabbrica e le salda insieme con fogli ondulati galvanizzati.Il calcestruzzo viene versato sopra di esso per formare un pavimento in calcestruzzo armatoLa lastra di pavimento a traliccio rinforzata presenta molti vantaggi quali basso costo complessivo, risparmio energetico e protezione ambientale, velocità di costruzione rapida e costi di costruzione ridotti.Negli ultimi anni, è stato rapidamente promosso e diffuso nel nostro paese.
A causa dell'uso di attrezzature di lavorazione automatizzate e di processi di produzione nella produzione di modelli di traverse rinforzate, è stata raggiunta una produzione di fabbrica standardizzata e su larga scala.Ha vantaggi quali la qualità di saldatura stabile, distribuzione uniforme delle barre di acciaio e dimensioni precise del prodotto.L'installazione meccanizzata e industrializzata riduce notevolmente la quantità di barre di acciaio legate sul cantiere e migliora le condizioni di lavoro degli operai edili, garantendo efficacemente la qualità della costruzione.riduzione del costo delle misure anticorrosione e di prevenzione degli incendiPertanto, l'adozione di lastre di pavimentazione a trave rinforzate presenta un vantaggio significativo in termini di costo complessivo rispetto ad altre lastre di acciaio profilate.
2.Fabbricazione a partire da prodotti della voce 8528
III.Performance e parametri tecnici delle apparecchiature
1.Parametri tecnici della linea di produzione di tralicci in armatura

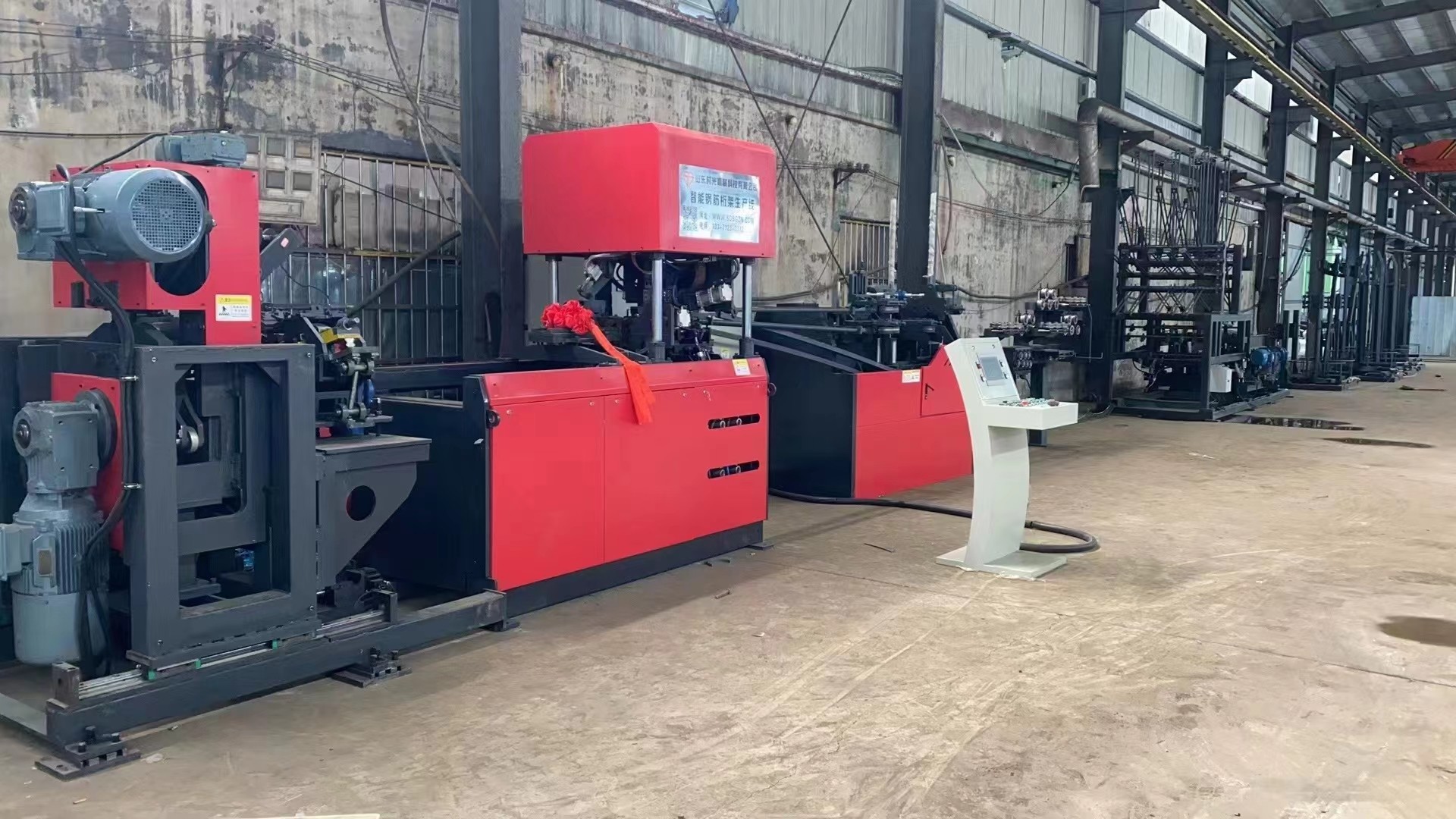

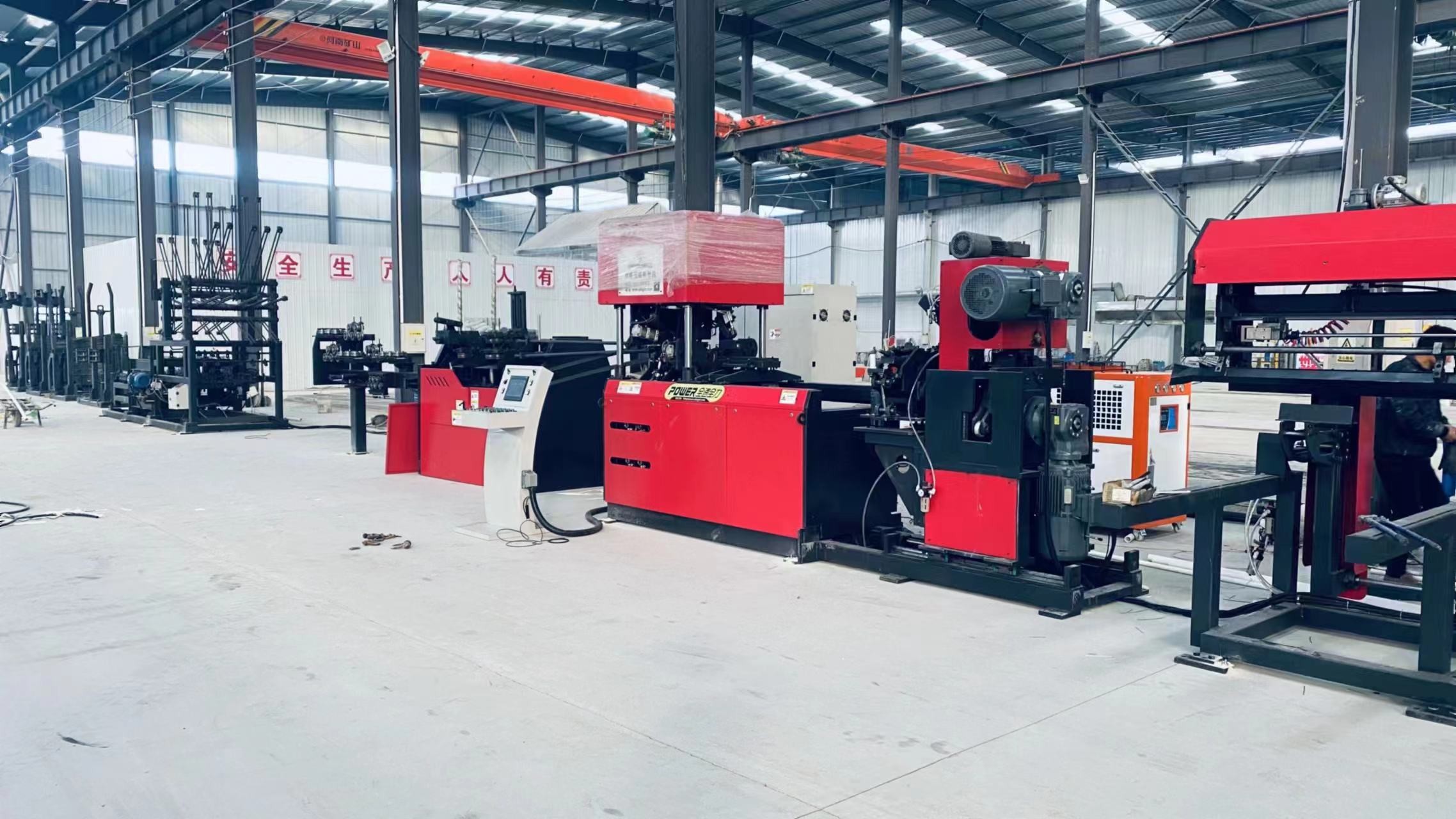

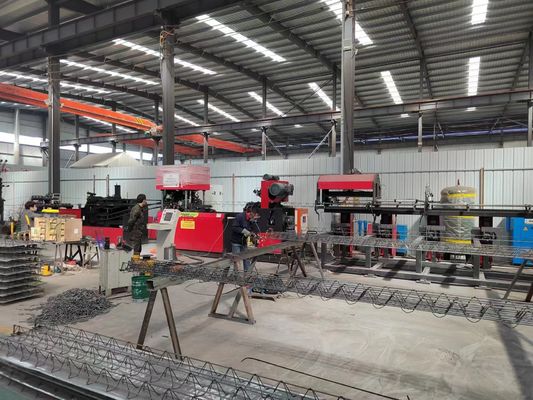

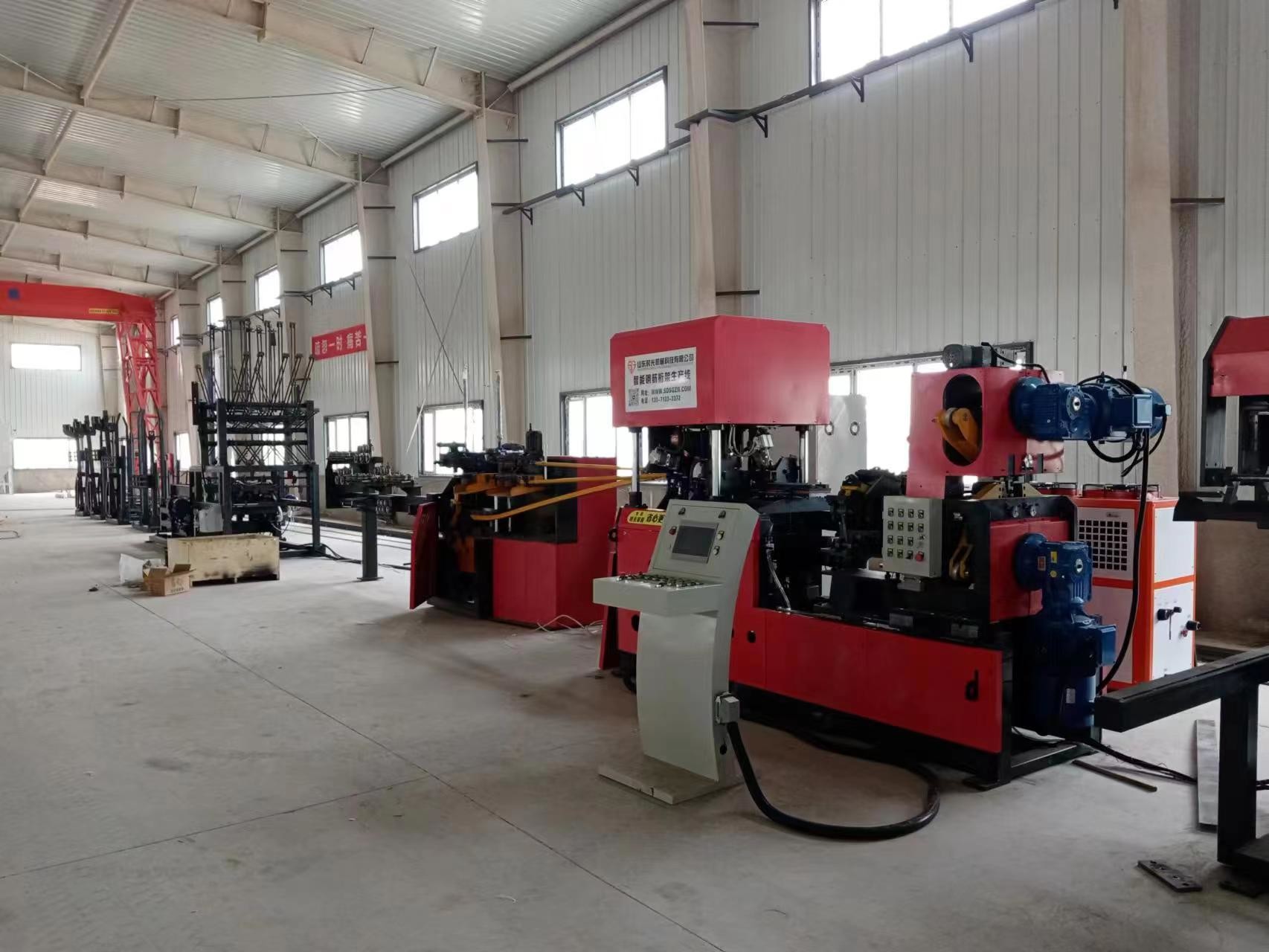

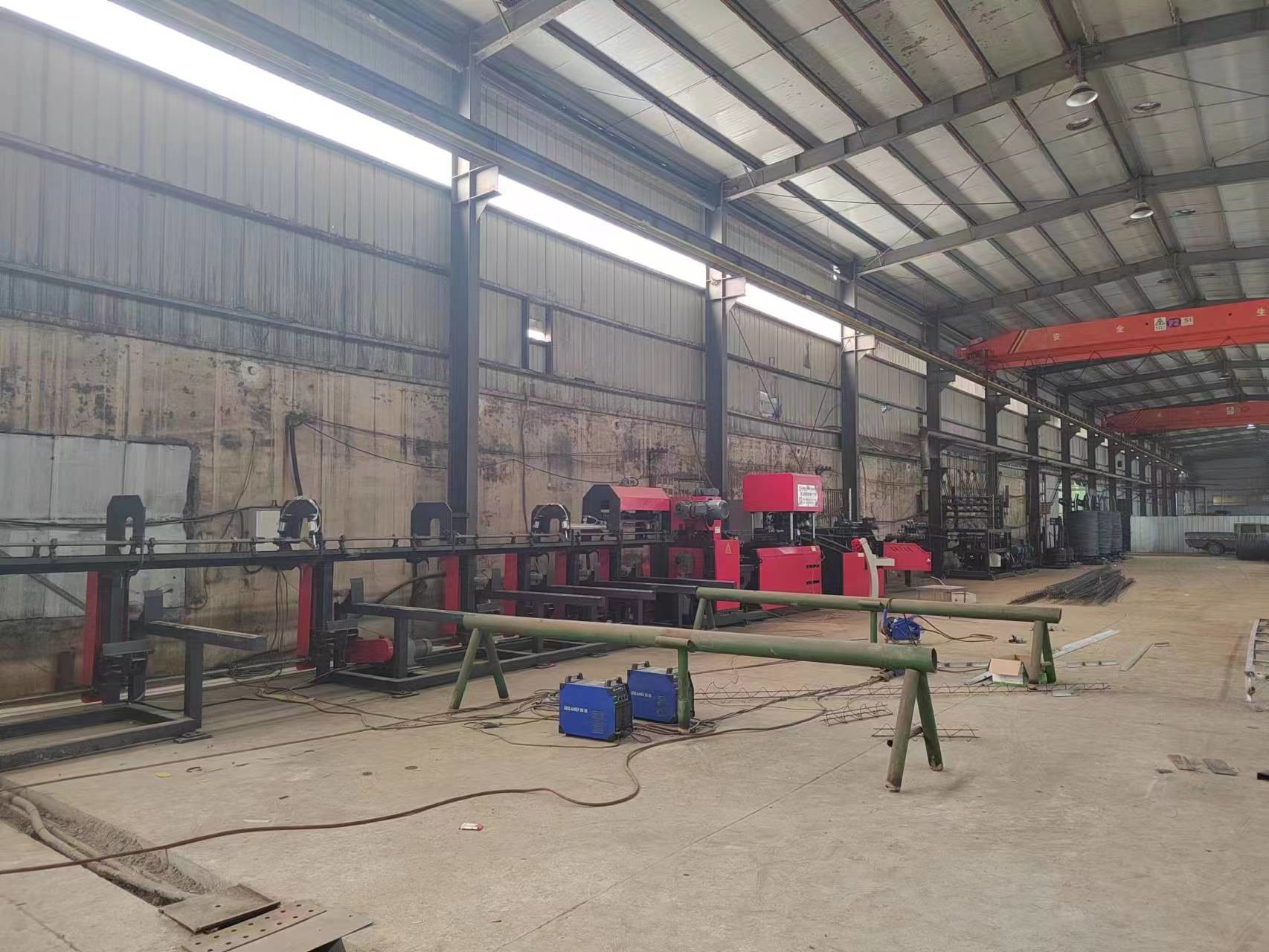

1.1 Visualizzazione dell'apparecchiatura
La linea di produzione di traverse armate è una linea di produzione completamente automatizzata che integra la posa, il raddrizzamento, la piegatura laterale dell'acciaio, la formazione della saldatura, il taglio automatico,e raccolta dei prodotti finiti. può produrre tralicci di armatura per lastre di pavimento nonché tralicci di armatura PC prefabbricati per edifici,ampiamente utilizzati nella costruzione di edifici (piastre prefabbricate per pavimenti) e nella costruzione di ferrovie ad alta velocità (piastre a doppio blocco), tra gli altri campi.
1.2 Composizione dell'apparecchiatura della linea di produzione di tralicci di armatura:
| - No, no, no, no. | Componenti dell'apparecchiatura | Quantità | Caratteristiche tecniche |
| 1 | Scaffalatura per la posa di filo di rifornimento a bobina | Un set | Scaffalatura verticale per la posa del filo |
|
2 |
Meccanismo di raddrizzamento e alimentazione | Un set | Adotta il raddrizzamento multi-ruota con un eccellente effetto di raddrizzamento senza danneggiare le costole delle barre armate; alimentazione del filo a doppio azionamento con tre motori di decelerazione. |
| 3 | Meccanismo di stoccaggio del materiale | Un set | Equipaggiato con un nuovo tipo di scaffale di stoccaggio aperto che utilizza lo stoccaggio ammortizzante, consentendo una produzione continua e prevenendo efficacemente l'accumulo di barre armate. |
|
4 |
Meccanismo di raddrizzamento dei terminali | Un set | Il raddrizzamento terminale di seconda fase viene eseguito sui componenti di rinforzo principali e diagonali prima della saldatura e della formazione con un metodo di raddrizzamento a cinque rulli.assicurare la rettitudine dei prodotti a traliccio. |
|
5 |
Meccanismo di piegatura del membro diagonale | Un set |
1) La piegatura del pendolo è alimentata da un servomotore, che garantisce una buona sincronizzazione e un'elevata stabilità. 2) Il meccanismo di alimentazione del filo è alimentato da un altro servomotore, che offre una migliore sincronizzazione e una maggiore precisione.la perfetta cooperazione dei due servomotori consente di cambiare la posizione della trave senza fermare la macchina, migliorando significativamente l'efficienza della produzione.
|
|
6 |
Unità principale di saldatura | Un set | Sono utilizzate due saldature a punto, che impiegano un totale di 2 trasformatori, riducendo il consumo di energia totale dei trasformatori di saldatura di oltre il 60 per cento. |
|
7 |
Meccanismo di piegatura | Un set | Utilizzando servo-meccanica piegatura, velocità più veloce, meno rumore, maggiore stabilità. |
|
8 |
Meccanismo di taglio | Un set | Utilizza una modalità di taglio "tipo forbice" per risolvere efficacemente il problema delle saldature aperte causate dal processo di taglio..La regolazione della posizione di taglio è controllata da un servomotore, che consente di tagliare trecce di qualsiasi lunghezza senza fermare la macchina. |
| 9 | Meccanismo di raccolta aggregata | Un set | Impilazione automatica |
| 10 | Sistema di controllo elettrico | Un set | |
|
11 |
Sistema operativo |
Un set |
I pulsanti di comando e gli altri componenti sono di alta qualità Comodo funzionamento e regolazione delle apparecchiature Comodo funzionamento della velocità, dei parametri di saldatura, ecc. Sistema di prenotazione della trave
|
| 12 | Manuale di istruzioni, ricambi e attrezzi | Un set |
Configurazione standard
|
1.3 Parametri tecnici delle apparecchiature:
| Braccio oscillante | Unità | Quantità | Nota |
| Capacità di carico del rack di posa del filo | kg |
2000 |
L'altezza della corda superiore non deve superare i 2 metri e l'altezza della corda laterale non deve superare i 1,3 metri. |
| Numero di scaffalature per la posa del filo | Unità |
5 |
|
| Potenza del motore di formazione laterale in acciaio |
kW |
7.5 |
Servomotore |
| Potenza del trasformatore di saldatura |
kW |
11 | Servomotore |
| Capacità di carico del rack di posa del filo |
kW |
160x2 |
Funzionamento intermittente |
| Potenza del motore di taglio | kW | 11+11 | Funzionamento intermittente |
| Metodo di piegatura dell'angolo inferiore | Meccanica |
Servomotore
|
|
| Potenza del motore di raccolta e sollevamento | kW |
2.2 |
Funzionamento intermittente |
| Punto di piegatura delle corde laterali |
mm |
200 |
190-210 passo regolabile automaticamente |
| Altezza degli accordi |
mm |
70-270 |
Altezza di 250 e superiore senza cordone angolare inferiore |
| Larghezza degli accordi |
mm |
70-90 |
Larghezza elevata |
| Diametro delle barre acorde superiori e inferiori | mm |
6-12 |
|
| Diametro delle corde laterali |
mm |
4-7 |
|
| Lunghezza della corda |
m |
0.2~14 |
Peso regolabile automaticamente
|
| Diritta' dell'accordo |
mm |
± 5 | |
| Errore di altezza dell'accordo |
mm |
±2 | |
| Errore di lunghezza dell'accordo | mm/m | ± 5 |
Errore massimo non superiore a ± 15 mm
|
| Altezza delle barre di accordi superiori e inferiori esposte |
mm |
≤ 5 | |
| Velocità della linea di produzione |
m |
12-15 |
La velocità di produzione effettiva e stabile è determinata dalle specifiche dell'accordo. |
| Pressione dell'aria | MPa | ≥ 0.7 | Il gas utilizzato deve essere pulito, filtrato e essiccato. |
| Consumo d'aria | m3/min | 3/4.5 | |
| Lunghezza della linea di produzione (lunghezza * larghezza * altezza) | mm | La lunghezza della linea di produzione può essere adeguatamente regolata a 45000*3000*3500. | |
| Produzione totale |
T |
≤ 18 (esclusi gli accessori e le caselle di controllo esterne) | |
| Nota: la configurazione standard include il meccanismo di piegatura per angolo inferiore. | |||
1.4.1 Caratteristiche dell'attrezzatura
1. Cornice di posa in gomma
Ci sono cinque serie di stand di pagamento a barre, utilizzando il metodo di pagamento rotante, con un carico massimo di 2 tonnellate.
Ogni supporto per il pagamento è dotato di un dispositivo di frenatura a aria indipendente.
Ogni supporto di riparazione è dotato di un meccanismo indipendente di pre- raddrizzamento per rimuovere la scala di ossido sulla superficie delle barre d'acciaio.
2Meccanismo di raddrizzamento e alimentazione
Utilizza il raddrizzamento multi-ruote con un buon effetto di raddrizzamento, senza danneggiare le costole delle barre d'acciaio.
Ogni meccanismo di alimentazione può essere controllato indipendentemente.
3Meccanismo di stoccaggio delle barre di acciaio
Esso adotta un nuovo tipo di scaffale di stoccaggio aperto per il tamponamento e lo stoccaggio, che è conveniente per la produzione continua e impedisce efficacemente alle barre d'acciaio di impigliarsi.
4Meccanismo di raddrizzamento dei terminali
Il raddrizzamento dei terminali secondari viene eseguito sulla barra principale e sulle barre reticolari prima della saldatura e della modellazione.
Questo meccanismo svolge un ruolo chiave nel regolare la reticolazione dei prodotti della trave.
5. Meccanismo di pressione e alimentazione della barra Web
La piegatura a braccio oscillante viene utilizzata per piegare le barre d'acciaio, azionate da un servomotore, con una buona sincronizzazione e alta stabilità.
La piegatura delle barre d'acciaio è continua (il meccanismo di piegatura opera in un movimento circolare e di oscillazione su e giù, senza ritardo), con una velocità di formazione rapida.
Gli stampi per la formazione delle barre di acciaio hanno superfici cilindriche per evitare graffi sulla superficie delle barre di acciaio.
Il meccanismo di alimentazione è alimentato da un servomotore, con una migliore sincronizzazione e precisione.la combinazione perfetta dei due servomotori può realizzare la funzione di cambiare il passo della trave senza fermarsi, migliorando notevolmente l'efficienza della produzione.
6. Parte di saldatura
Due saldatori, uno in alto e uno in basso, con due trasformatori in totale.
I cilindri di saldatura hanno una piccola corsa, una grande forza, una velocità di saldatura veloce e di alta qualità.
Gli elettrodi di saldatura sono realizzati in rame in lega di cromo-zirconio.
Equipaggiato con un meccanismo di posizionamento per garantire la forma e le dimensioni della saldatura.
Il metodo di saldatura a due punti di resistenza riduce la potenza di installazione del 60% rispetto ai colleghi e i parametri di saldatura di ciascun punto di saldatura possono essere impostati in modo indipendente.
La testina a quattro vie può essere riutilizzata quattro volte, riducendo il costo di 3 volte.
7. Meccanismo di taglio
Il modo di taglio "tipo forbice" è adottato per risolvere efficacemente il problema della saldatura aperta causata dal processo di taglio ed evitare la deformazione e la distorsione della trave durante il taglio.
Velocità di taglio veloce, non è necessario interrompere la saldatura.
Per il taglio ad alta resistenza delle giunzioni di saldatura a rinforzo principale e laterale, viene utilizzato l'acciaio ad alta resistenza e resistente allo stampo più recente sviluppato in Cina.
8- Meccanismo automatico di raccolta e impilazione
Il meccanismo di raccolta automatica consente la produzione continua senza la necessità di fermarsi, migliorando l'efficienza.
Può raccogliere tralicce di diverse dimensioni, lunghe e corte.
La raccolta automatica, l'impilazione e la spedizione delle traverse sono completamente automatizzate.
Il dispositivo automatico di raccolta e impilazione riduce di 2 il numero di operatori.
9Sistema di controllo elettrico
Adotta il sistema di controllo di Hechuan con alta stabilità.
10. Sistema operativo
I pulsanti di comando e gli altri componenti utilizzano prodotti di alta qualità.
L'apparecchiatura è facile da usare e da regolare.
Le operazioni come la velocità, i parametri di saldatura, ecc. sono convenienti.
1.5Configurazione delle apparecchiature e marchi dei componenti
| Nome | Marchio |
Spiegazione Commenti |
| Schermata di funzionamento | Kunlun Tongtai | Si tratta di uno schermo touchscreen IoT intelligente con CPU ARM come nucleo e frequenza principale di 800MHz.e anche preinstallato con il software di configurazione McsgPro. |
| PLC | Hechuan | Alte prestazioni, struttura compatta, funzioni potenti e alta stabilità. |
| Servomotore | Hechuan | Alte prestazioni, alta affidabilità e alta qualità. |
| Controllo di bassa tensione | CHNT | Marchio cinese noto, qualità stabile, alta affidabilità. |
| Cambiamento di alimentazione | Taiwan Mingwei | Un marchio di Taiwan conosciuto con oltre 30 anni di esperienza nella ricerca e nella produzione. |
| Trasformatore di saldatura | Chengtai | Usando la tecnologia giapponese di saldatura. |
| Componenti per aria | Yadeke | Taiwan è un marchio noto, di buona qualità, di alta affidabilità, di elevata capacità di carico. |
| Valvola solenoide | Yadeke | Taiwan è un marchio noto, di buona qualità, di alta affidabilità, di elevata capacità di carico. |
| Saldatura a cilindro | Silindro personalizzato Shuangbeili | Velocità elevata, potenza sufficiente e stabilità elevata. |
| Controller di saldatura | Shanghai Guolong | Performance del prodotto stabile e qualità affidabile. |
| Reduttore | Zhejiang Tianhong | Prestazioni stabili e affidabili. |
| Ferrovia lineare guida | Taiwan Shangyin | Alta capacità di carico, alta precisione, alta velocità e alta precisione. |
| Portamento | Nsk | Qualità importata, qualità stabile e alta affidabilità. |
| Cavi e fili elettrici | Guangdong Yingke | Materiale eccellente, isolamento forte, bassa eccentricità. |
2. Saldatrici automatiche per incastratura di traverse armate
2.1 Visualizzazione dell'apparecchiatura
La linea di produzione di saldatura per stampi di traliccio è composta da trasportatore a rulli, allineamento automatico, guida automatica, saldatura automatica, sistema di controllo, ecc.È utilizzato principalmente per la saldatura di traverse in acciaio con piastra galvanizzata, lamiere di acciaio e altre casse in acciaio nell'industria delle costruzioni.
2.2 Composizione delle macchine di saldatura a cassaforte
| - No, no, no, no. | Componenti di macchine | Quantità | Caratteristiche tecniche |
| 1 | Cornice di carico motorizzata | Un set | 3 * 3 metri |
| 2 | Scaricatore motorizzato | Un set | 3 pezzi*3 metri |
|
3 |
Macchine di saldatura | Un set | Adottando un servomotore a passo, la testa dell'elettrodo è raffreddata ad acqua con tappo di allineamento e dispositivo di guida. |
| 4 | Sistema di controllo elettrico | Un set | Adottare un sistema di controllo come il modulo intelligente Zhongda U-Control |
| 5 | Sistema operativo | Un set | Adottare il sistema SGMB |
| 6 | Manuale d'uso, pezzi di ricambio e attrezzi casuali | Un set | Configurazione standard |
|
7 |
Altre configurazioni | Un set | Equipaggiato con compressione d'aria di guida e tappo di allineamento, telaio di ricezione e alimentazione motorizzato. |
| Tensione nominale |
380V 50HZ |
| Potenza del trasformatore di saldatura | 3*100KVA |
| Altri tipi di energia | 3 kW |
| Passaggio | 190mm-210mm (accordabile) |
| Numero di elettrodi di saldatura | 6 unità |
| Altezza del tavolo di lavoro | 800 mm |
| Lunghezza della trave del pavimento lavorabile | 0.4m-12m |
| Larghezza della piastra saldabile | 576/600 mm |
| Spessore della piastra saldabile |
00,4 mm-1,0 mm |
| Altre configurazioni | È dotato di blocchi pneumatici guidati per la pressione e l'allineamento e di un telaio di raccolta e alimentazione motorizzato. |
| Peso dell'intera macchina | 3T |
2.4 Caratteristiche dell'apparecchiatura
◆ Può produrre 576 e 600 tipi di lastre di pavimento.
◆ L'adozione di tecnologie di saldatura straniere, evitando il fenomeno della saldatura a perdita e della rottura della piastra galvanizzata, che si verifica facilmente nelle apparecchiature simili in Cina.
◆ Adottando un servomotore a passo, camminando con maggiore precisione e velocità.
◆ Struttura compatta e ragionevole, aspetto bello.
◆La potenza totale di saldatura è di 300 KVA.
RUI XIANG
Scaffalatura 10 CV raffreddato ad aria Unità di raffreddamento ad acqua
Lunghezza*Larghezza*Altezza=1610*735*1390mm
I parametri di specifica tecnica delle unità di raffreddamento ad acqua a scatola raffreddate ad aria sono elencati nella tabella seguente:
Valvola di bypass
Collegare al tubo da 1,5 pollici
Capacità del serbatoio 140L
Flusso della pompa 9 m3/h
|
Articolo
|
Prodotti di serie raffreddati ad aria | |
| RX-10 | ||
| Fornitore di alimentazione | 10P-50Hz-380V | |
| Flusso di acqua di raffreddamento m3/h | 6.0 | |
| Consumo di potenza totale in kW | 10.5 | |
|
capacità di raffreddamento
|
kW | 36 |
| Kcal/ora | 30960 | |
| Tipo | Tipo di scroll completamente chiuso | |
| Metodo di avvio | Avvio diretto | |
| Unità di condensazione | Tipo | Fogli d'alluminio con giubbotto di rame viola ad alta efficienza con pinne + ventilatore a basso rumore |
| Volume dell'aria di raffreddamento m3/h | 12000 | |
| Numero di unità | 1 | |
| Liquido di raffreddamento | Tipo | R22 |
| Pompa d'acqua integrata kW | 1.5 | |
|
Evaporatore
|
Numero di unità | Tipo di bobina del serbatoio dell'acqua ad alta efficienza |
| Tipo | 1 | |
| Diametro del tubo | DN40 | |
| Dispositivi di protezione della sicurezza | Protezione contro l'alta e bassa tensione, protezione antisciclone (doppia), valvola di sicurezza, protezione contro il sovraccarico, sottofase, fase inversa, sotto tensione, sovra tensione, protezione contro il flusso d'acqua, ecc. | |
| Dispositivo di protezione della sicurezza | Distanze | 1610 |
| Larghezza | 735 | |
| Altezza | 1390 | |
| Dimensione generale | kg | 326 |
4. compressore d'aria
KAIZEN BK Serie 37kW Compressore a vite Parametri di supporto
Nuovo compressore a vite della serie BK, sistema di visualizzazione e controllo dell'interfaccia uomo-macchina.
Operazione semplice e conveniente
Lo stato di funzionamento può essere visto in un colpo d'occhio.
Il compressore a vite della serie BK può lavorare per voi 24 ore senza supervisione.
Manutenzione o riparazione in cinese quando si verificano anomalie.
. Con l'interfaccia di uscita di riserva, può realizzare il controllo della catena e il controllo della diagnosi remota di più unità.
Nuovo compressore a vite della serie BK con sistema di separazione dell'olio integrato
L'adozione di una progettazione integrata di separazione dell'olio garantisce l'effetto di separazione olio-aria e riduce il consumo di olio, e la qualità del prodotto è pienamente garantita fin dall'inizio della progettazione.
BK serie nuovo tipo compressore d'aria a vite valvola di controllo di ingresso d'aria ad alta efficienza.
Modalità di comando ON/OFF
Progettazione anti spruzzo di olio con valvola di controllo
I compressori a vite della serie BK hanno una nuova generazione di motori a basso consumo e ad alta efficienza.
Torque di partenza elevata
Classe di isolamento F, classe di protezione IP54
Cuscinetti SKF, basso rumore, lunga durata
. Con dispositivo di rifornimento, può essere riforniti senza fermare la macchina.
| Pressione di scarico Mpa |
0.8 |
| Volume di scarico m3/min | 5.5 |
| Potenza del motore kW | 37 |
| Interfaccia di scarico | G11/2 |
| Rumore db ((A) | 67 |
| Peso in kg | 730 |
| Dimensione complessiva in mm | 1240*1030*1435 |
5.Pressa di rivestimento(Tipo"V." )
Flusso di processo: Sfasamento → alimentazione guidata → formazione di rotoli → taglio nella formazione → formazione di rotoli → sbocco dei prodotti finiti
| Potenza del motore principale | 4kW ((Motore di riduzione cicloide rotante) |
| PLC e convertitore di frequenza | Delta (sistema di controllo microcomputer PLC: controllo automatico del numero e della lunghezza delle schede) |
| Dispositivo touch | WEINVIEW.CO., LTD (Taiwan) |
| Meccanismo di taglio per stampaggio idraulico | Taglio nella stampatura |
| Larghezza di alimentazione | 625/600 |
| Confezionati per la stampa di piastre | 00,7 mm (placca di acciaio galvanizzato con resistenza al rendimento ≤ G300) |
| Velocità di formazione | 10-15 m/min |
| Numero di passaggi di formazione | 12 |
| Peso complessivo | Circa 3,5 T. |
| Scaffalatura di scarico | 1 unità |
