Shandong Time Machinery Technology Co., Ltd.
"PC Square Tube Reinforcement Truss Welding Production Line (SGHJ-IV) " Informazioni e quotazioni sulle apparecchiature
Rappresentante legale: Cui Hao
Telefono: 13395378282
Indirizzo: Zona di sviluppo economico, città di Jining, provincia dello Shandong
Sito web: www.sdsgzn.com
Contenuto
I. Citazione commerciale 2
II.Introduzione al progetto di pavimentazione a tralicci di matrice non assemblata 3
1.Istruzione generale 3
2. Processo di produzione Introduzione 5
3. Tracciato di rinforzo di tubi quadrati (tracciato ad angolo retto) 6
III.Performance e parametri tecnici delle apparecchiature7
1- Parametri tecnici della linea di produzione di tralicci di rinforzo 8
1.1 Visualizzazione delle apparecchiature per tubi quadrati 8
1.2 Composizione dell'apparecchiatura della linea di produzione di tralicci di rinforzo 8
1.3 Parametri tecnici dell'apparecchiatura: 9
1.4 Caratteristiche dell'apparecchiatura 10
1.5 Configurazione dell'apparecchiatura e marchi dei componenti 10
2 Macchina per l'acqua di raffreddamento 11
2.1 Le specifiche tecniche dell'unità di raffreddamento a scatola raffreddata ad aria sono le seguenti: 12
2.2 Elenco dei pezzi di ricambio per l'unità di raffreddamento a scatola raffreddata ad aria di DeepChorie: 13
3Compressore d'aria 14
1- Parametri tecnici delle viti refrigerate ad aria 14
I. Offerta commerciale
Linea di produzione di saldatura di traverse CNC intelligente Produttore professionale
| SGHJ-IV Intelligent CNC Truss Welding Production Line Offerta | |||||||||
| Unità di quotazione: Shandong Shiguang Machinery Technology Co., Ltd. | |||||||||
|
Serial - No, no, no, no. |
Nome dell'apparecchiatura | Modello di attrezzatura | Unità |
Quantità |
Prezzo di costo (RMB) |
Importo (RMB) |
|||
| 1 | Linea di produzione di saldatura di tralicci di armatura per tubi quadrati | SGHJ-IV | Unità | 1 | |||||
| 2 | Compressore d'aria a vite | KAIZEN BK serie 37kw | Unità | 1 | |||||
| 3 | Macchine per l'acqua di raffreddamento | RX-10A | Unità | 1 | |||||
| 4 | Macchine per saldatura a scatole | 25kva | Unità | 1 | |||||
| Totale | RMB: RMB in maiuscola: | ||||||||
| Nota: il prezzo comprende le tasse, il trasporto, le spese di depurazione e installazione, le spese di formazione. | |||||||||
| La nostra azienda si concentra sulla ricerca e lo sviluppo e la produzione di linea di produzione di saldatura della trave in acciaio, con team di ricerca e sviluppo tecnologico specializzato ed efficiente,l'azienda attribuisce importanza all'innovazione tecnologica, insiste nel percorrere la strada dell'innovazione indipendente, adeguando costantemente la struttura del prodotto per soddisfare la domanda del mercato,e stabilisce una partnership di cooperazione a lungo termine con un certo numero di imprese rinomate. | |||||||||
2Metodo di pagamento, periodo di pagamento e proprietà dei diritti di proprietà:
1. versare il 30% del prezzo totale del contratto in deposito entro tre giorni dalla firma del contratto;
2- pagamento per spedizione: 60% del prezzo totale del contratto prima della spedizione delle merci contrattuali;
3.Pagamento per l'installazione: 5% del prezzo totale del contratto da versare entro sette giorni dall'installazione delle attrezzature;
4.Deposito di garanzia: il restante 5% come garanzia; periodo di garanzia di 1 anno, il periodo di garanzia è pagato entro tre giorni senza interessi;
5.La parte A conserva la proprietà delle merci prima che il pagamento ai sensi del presente contratto sia completamente liquidato; la parte B paga l'attrezzatura secondo il metodo di pagamento concordato, altrimenti:La parte A ha il diritto di sospendere il servizio.
▶ Informazioni sulle rimesse
Nome della società: Shandong Time Machinery Technology Co. Ltd.
Numero di identificazione fiscale: 91370811MA3EP7HT68
Numero del conto: 815010601421010400
Banca: Sottofiliale Jining Bank Xicheng
Indirizzo: zona di sviluppo economico di Jining, provincia dello Shandong, a est della strada Jiafeng, a nord della strada Ruixiang (spazio Shandong Taifeng Engineering Group Co., Ltd.) Tel: 13954713947
II. Introduzione al progetto di pavimentazione a tralicci di mattonellate non assemblate
1. panoramica del progetto

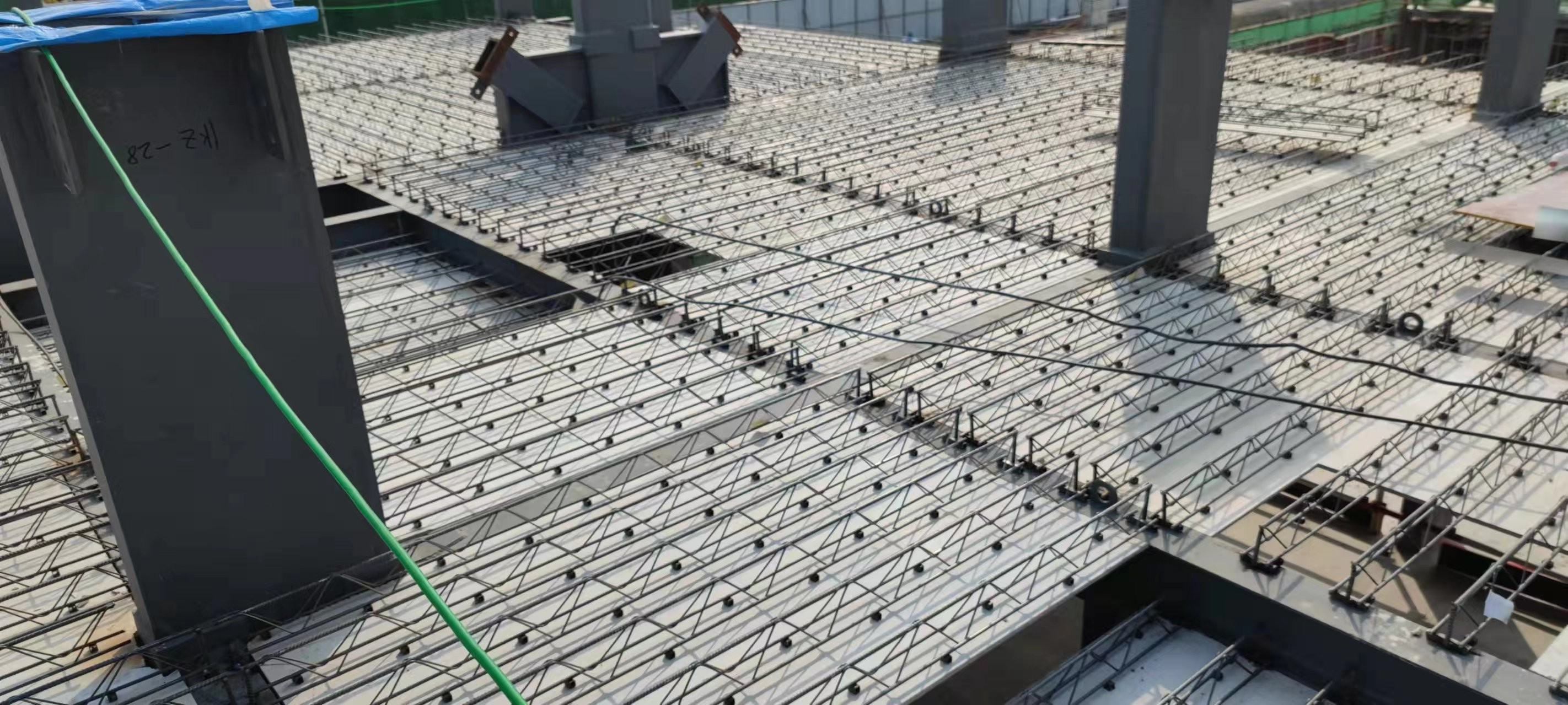

Il pavimento armato con traverse di cassaforte non assemblato utilizza un nuovo tipo di pannello verde.con pasta di legno naturale importata come fibra di rinforzo principaleLa sua superficie ha una consistenza di scanalatura regolare, la cui superficie è costituita da una forma speciale pressata a alta pressione e da ossigeno a vapore ad alta temperatura.che può migliorare la resistenza adesiva tra la tavola e il calcestruzzo o il malta di oltre il 50% rispetto alle normali piastre piatteRisolve efficacemente il problema del distacco causato da una scarsa adesione tra la tavola e il calcestruzzo o il malta e limita la deformazione della tavola,risolvendo così il problema della crepa della finitura causata dalla deformazione della scheda.
La nuova tavola verde di fondo è fissata alla trave rinforzata con speciali viti auto-attaccanti e la base di collegamento della macchina di blocco automatico a vite.Realizza meccanizzazione e produzione industriale, con tecnologia di costruzione semplice, costruzione e trasporto convenienti, superficie piana della tavola inferiore.Può sostituire completamente le tavole laminate e le cornici di pavimentazione colata attualmente disponibili sul mercato, senza disassemblaggio, senza intonaco, installazione rapida, riduzione dei processi di costruzione, riduzione dei costi di trasporto, quasi nessuna perdita, garantire l'altezza della rete interna,e ridurre i costi di costruzione, ecc. Risolve notevolmente i problemi conosciuti nell'impiego di pannelli laminati nelle case prefabbricate e può essere ampiamente utilizzato in vari progetti edili quali alberghi, edifici per uffici,scuole, edifici residenziali, ospedali, magazzini, parcheggi e edifici industriali a più piani.con un enorme potenziale di mercato.

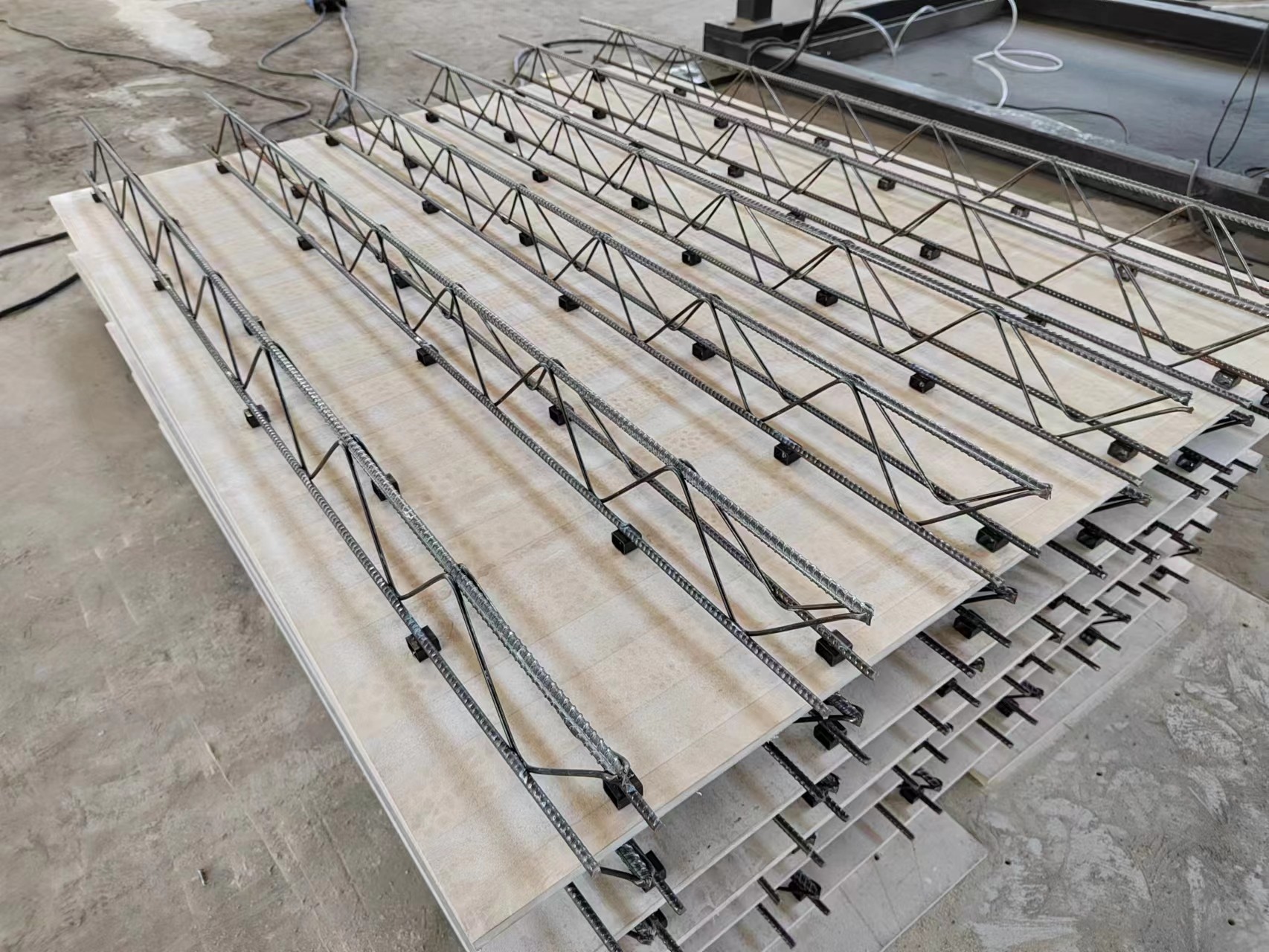

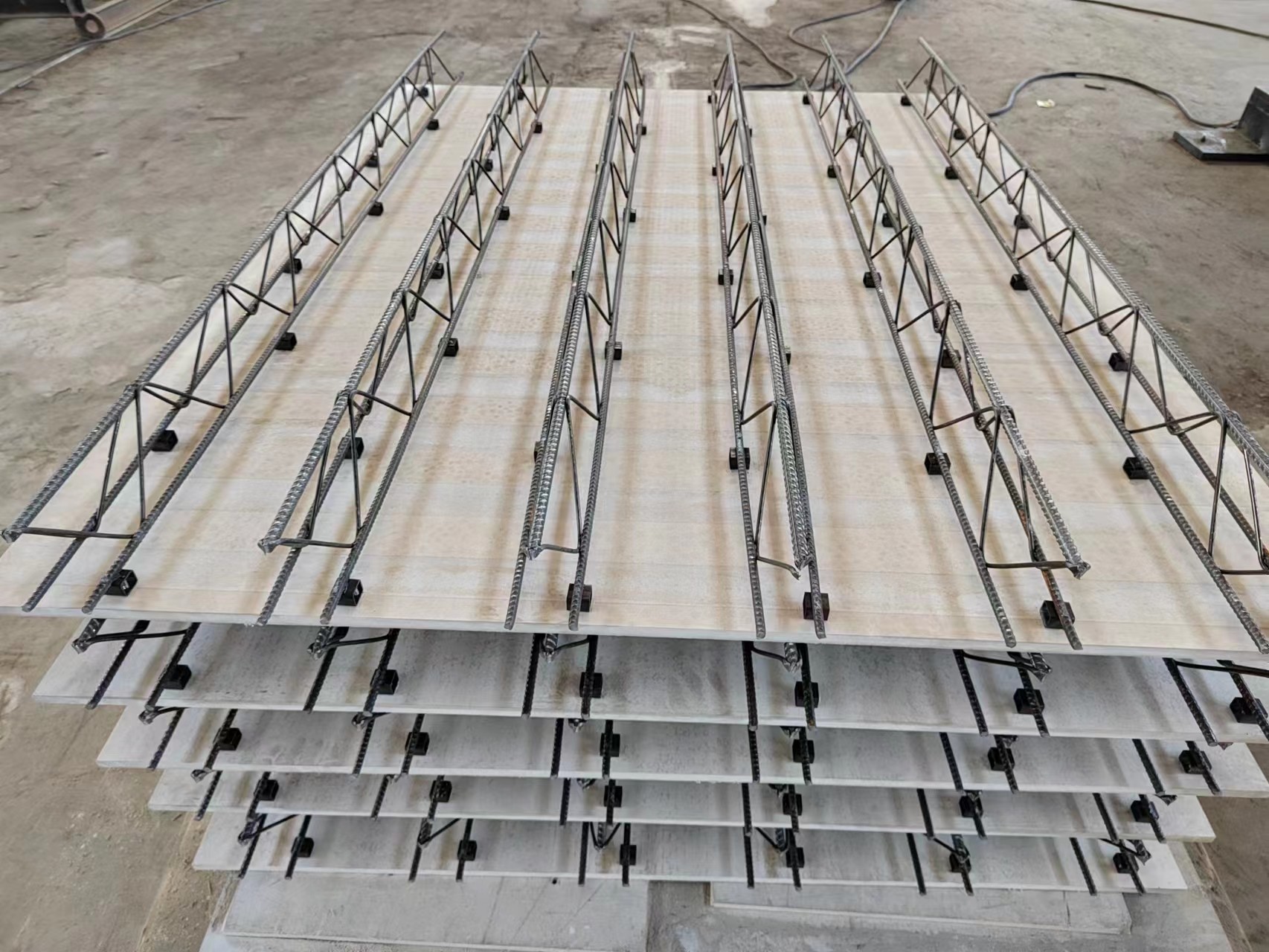

2. Il prodotto finito del pavimento a trave non assemblato (angolo retto)
III. Prestazioni e parametri tecnici delle apparecchiature
1.Parametri tecnici della linea di produzione di travi in acciaio
1.1 Visualizzazione dell'apparecchiatura

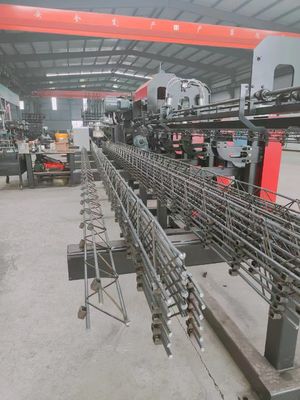

La linea di produzione di tralicci di armatura per tubi quadrati è una linea di produzione completamente automatizzata che integra il rilascio di bobine di armatura, il raddrizzamento delle barre di armatura, la piegatura delle barre laterali, la forgiatura della saldatura, il taglio automatico,e raccolta del prodotto finito, in grado di produrre tralicci di armatura stampati non demolibili, tralicci di armatura per tralicci di pavimento e tralicci di armatura per edifici assemblati,che sono ampiamente utilizzati nei settori della costruzione di edifici (barriere di pavimento preposto) e della costruzione ferroviaria ad alta velocità (sleeper ferroviario a doppio blocco).
Apparecchi di saldatura per tubi quadrati:
| - No, no, no, no. | Componenti dell'apparecchiatura | Quantità | Caratteristiche tecniche |
| 1 | Collettore di piastre vibranti per il connettore a tubo quadrato | Due serie | Acciaio per la lavorazione di materie plastiche |
| 2 | Dispositivi di saldatura ad alta velocità | Due serie | Composti da cilindri ad alta velocità, elettrodi saldatissimi a cromo-zirconio |
| 3 | Componenti di alimentazione pneumatici | Due serie | per il caricamento automatico di parti di collegamento |
| 4 | Forme di saldatura e alimentatori di saldatura | Un set | Altri apparecchi per la produzione di calzature |
| 5 | Sistema idrico di raffreddamento per saldatura | Un set | Frescamento per la saldatura di parti di collegamento |
| 6 | Regolazione dei componenti mobili | Un set | Per regolare la posizione di saldatura delle parti di collegamento |
1.2 Composizione dell'apparecchiatura della linea di produzione di tralicci di armatura:
| - No, no, no, no. | Componenti dell'apparecchiatura | Quantità | Caratteristiche tecniche |
| 1 | Scaffalatura per la posa di filo di rifornimento a bobina | Un set | Scaffalatura verticale per la posa del filo, cuscinata con freno |
| 2 | Meccanismo di raddrizzamento e alimentazione | Un set | Adotta il raddrizzamento multi-ruota con un eccellente effetto di raddrizzamento senza danneggiare le costole delle barre armate; alimentazione del filo a doppio azionamento con tre motori di decelerazione. |
| 3 | Meccanismo di stoccaggio del materiale | Un set | Equipaggiato con un nuovo tipo di scaffale di stoccaggio aperto che utilizza lo stoccaggio ammortizzante, consentendo una produzione continua e prevenendo efficacemente l'accumulo di barre armate. |
| 4 | Meccanismo di raddrizzamento dei terminali | Un set | Il raddrizzamento terminale di seconda fase viene eseguito sui componenti di rinforzo principali e diagonali prima della saldatura e della formazione con un metodo di raddrizzamento a cinque rulli.assicurare la rettitudine dei prodotti a traliccio. |
| 5 | Meccanismo di piegatura del membro diagonale | Un set |
1) La piegatura del pendolo è alimentata da un servomotore, che garantisce una buona sincronizzazione e un'elevata stabilità. 2) Il meccanismo di alimentazione del filo è alimentato da un altro servomotore, che offre una migliore sincronizzazione e una maggiore precisione.la perfetta cooperazione dei due servomotori consente di cambiare la posizione della trave senza fermare la macchina, migliorando significativamente l'efficienza della produzione.
|
| 6 | Unità principale di saldatura | Un set | Sono utilizzate due saldature a punto, che impiegano un totale di 2 trasformatori, riducendo il consumo di energia totale dei trasformatori di saldatura di oltre il 60 per cento. |
| 7 | Meccanismo di piegatura | Un set | Utilizzando servo-meccanica piegatura, velocità più veloce, meno rumore, maggiore stabilità. |
| 7 | Meccanismo di taglio | Un set | Utilizza una modalità di taglio "tipo forbice" per risolvere efficacemente il problema delle saldature aperte causate dal processo di taglio..La regolazione della posizione di taglio è controllata da un servomotore, che consente di tagliare trecce di qualsiasi lunghezza senza fermare la macchina. |
| 8 | Meccanismo di raccolta aggregata | Un set | Impilazione automatica |
| 9 | Sistema di controllo elettrico | Un set | |
| 10 | Sistema operativo | Un set |
I pulsanti di comando e gli altri componenti sono di alta qualità Comodo funzionamento e regolazione delle apparecchiature Comodo funzionamento della velocità, dei parametri di saldatura, ecc. Sistema di prenotazione della trave
|
| 11 | Manuale di istruzioni, ricambi e attrezzi | Un set |
Configurazione standard
|
1.3 Parametri tecnici delle apparecchiature:
| Braccio oscillante | Unità | Quantità | Nota |
| Capacità di carico del rack di posa del filo | kg | 2000 | L'altezza della corda superiore non deve superare i 2 metri e l'altezza della corda laterale non deve superare i 1,3 metri. |
| Numero di scaffalature per la posa del filo | Unità | 5 | |
| Potenza del motore di formazione laterale in acciaio | kW | 7.5 | |
| Potenza del trasformatore di saldatura | kW | 160x3 | Funzionamento intermittente con trasformatore di saldatura a tubo quadrato aggiunto sul retro |
| Potenza del motore di taglio | kW | 11+11 | Adottare self-sviluppato prese in carico forbici intermittente funzionamento |
| Potenza del motore di raccolta e sollevamento | kW | 2.2 | Funzionamento intermittente |
| Punto di piegatura delle corde laterali | mm | 200 | |
| Altezza degli accordi | mm | 70-270 | Altezza di 250 e superiore senza cordone angolare inferiore |
| Larghezza degli accordi | mm | 70-90 | Larghezza elevata |
| Diametro delle barre acorde superiori e inferiori | mm | 6-12 | |
| Diametro delle corde laterali | mm | 4-7 | |
| Lunghezza della corda | m | 2 ~ 14 |
Peso regolabile automaticamente
|
| Diritta' dell'accordo | mm/m | ± 5 | |
| Errore di altezza dell'accordo | mm | ±2 | |
| Errore di lunghezza dell'accordo | mm/m | ± 5 |
Errore massimo non superiore a ± 15 mm
|
| Altezza delle barre di accordi superiori e inferiori esposte | mm | ≤ 5 | |
| Velocità della linea di produzione | m | 6-8 |
La velocità di produzione stabile reale è determinata dalle specifiche dell'accordo. La velocità sarà influenzata se i connettori a tubo quadrato vengono aggiunti nel processo di produzione. |
| Pressione dell'aria | MPa | ≥ 0.7 | Il gas utilizzato deve essere pulito, filtrato e essiccato. |
| Consumo d'aria | m3/min | 3/4.5 | |
| Lunghezza della linea di produzione (lunghezza * larghezza * altezza) | mm | La lunghezza della linea di produzione può essere adeguatamente regolata a 45000*3000*3500. | |
| Produzione totale | T | ≤ 18 | |
| Nota: la configurazione standard include il meccanismo di piegatura per angolo inferiore. | |||
1.4.1 Caratteristiche dell'apparecchiatura
1. Cornice di posa in gomma
L Esistono cinque serie di supporti per la distribuzione delle barre, con un carico massimo di 2 tonnellate.
Ogni supporto per il pagamento è dotato di un dispositivo di frenatura a aria indipendente.
L Ogni supporto di riparazione è dotato di un meccanismo indipendente di pre-dirittura per rimuovere la scala di ossido sulla superficie delle barre d'acciaio.
2Meccanismo di raddrizzamento e alimentazione
L'impianto utilizza un raddrizzatore a più ruote con un buon effetto di raddrizzamento, senza danneggiare le costole delle barre d'acciaio.
I meccanismi di alimentazione possono essere controllati in modo indipendente.
3Meccanismo di stoccaggio delle barre di acciaio
L'impianto adotta un nuovo tipo di scaffalatura aperta per la tamponatura e lo stoccaggio, che è conveniente per la produzione continua e impedisce efficacemente che le barre d'acciaio si intrecciino.
4Meccanismo di raddrizzamento dei terminali
Il raddrizzamento dei terminali secondari viene eseguito sulla barra principale e sulle barre reticolari prima della saldatura e della modellazione.
■ Questo meccanismo svolge un ruolo chiave nel regolare la reticolazione dei prodotti della trave.
5. Meccanismo di pressione e alimentazione della barra Web
L'impostazione di piegatura con braccio oscillante è utilizzata per piegare le barre d'acciaio, azionate da un servomotore, con buona sincronizzazione e elevata stabilità.
L'abbigliamento delle barre d'acciaio è continuo (il meccanismo di piegatura opera in movimento circolare e di oscillazione su e giù, senza ritardo), con velocità di formazione elevata.
I stampi per la formazione delle barre d'acciaio hanno superfici cilindriche per evitare graffi sulla superficie delle barre d'acciaio.
6. Parte di saldatura
Due saldatori a punto, uno in alto e uno in basso, con due trasformatori in totale.
Quattro rulli con buona sincronizzazione.
I cilindri di saldatura presentano una portata ridotta, una forza elevata, una velocità di saldatura elevata e una qualità elevata.
I cilindri di saldatura utilizzano marchi di alta qualità e sono a chiusura pneumatica.
L'elettrodo di saldatura è realizzato in rame in lega di cromo-zirconio.
L dotato di un meccanismo di posizionamento per garantire la forma e le dimensioni della saldatura.
Il metodo di saldatura spot a due punti di resistenza riduce la potenza di installazione del 60% rispetto a quelle di altri punti, e i parametri di saldatura di ciascun punto di saldatura possono essere impostati in modo indipendente.
L'elettrodo a quattro vie può essere riutilizzato quattro volte, riducendo il costo di 3 volte.
7Meccanismo di saldatura a tubo quadrato
La piastra vibrante è utilizzata come meccanismo di carico e la velocità di carico è stabile e di elevata efficienza.e la saldatura viene completata con saldatura a resistenza.
8.Meccanismo di taglio
L'impostazione di taglio "a forbice" è adottata per risolvere efficacemente il problema della saldatura aperta causata dal processo di taglio ed evitare la deformazione e la distorsione della trave durante il taglio.
Velocità di taglio veloce, non è necessario interrompere la saldatura.
Per il taglio ad alta resistenza delle giunzioni di saldatura a rinforzo principale e laterale, viene utilizzato l'acciaio di alta resistenza e resistente sviluppato in Cina.
8- Meccanismo automatico di raccolta e impilazione
Il meccanismo di raccolta automatica consente una produzione continua senza necessità di interruzione, migliorando l'efficienza.
L può raccogliere tralicce di diverse dimensioni, lunghe e corte.
L'accoglienza automatica, l'impilazione e la spedizione delle traverse sono completamente automatizzate.
Il dispositivo automatico di raccolta e impilazione riduce di 2 il numero di operatori.
10Sistema di controllo elettrico
Il sistema di controllo di Hechuan è molto stabile.
11. Sistema operativo
I pulsanti di comando e gli altri componenti utilizzano prodotti di alta qualità.
L'apparecchiatura è facile da usare e regolare.
L'operazione di velocità, parametri di saldatura, ecc. è conveniente.
1.5 Configurazione delle apparecchiature e marchi dei componenti
| Nome | Marchio |
Spiegazione Commenti |
| Schermata di funzionamento | Kunlun Tongtai | Si tratta di uno schermo touchscreen IoT intelligente con CPU ARM come nucleo e frequenza principale di 800MHz.e anche preinstallato con il software di configurazione McsgPro. |
| PLC | Hechuan | Alte prestazioni, struttura compatta, funzioni potenti e alta stabilità. |
| Servomotore | Hechuan | Alte prestazioni, alta affidabilità e alta qualità. |
| Controllo di bassa tensione | CHNT | Marchio cinese noto, qualità stabile, alta affidabilità. |
| Cambiamento di alimentazione | Taiwan Mingwei | Un marchio di Taiwan conosciuto con oltre 30 anni di esperienza nella ricerca e nella produzione. |
| Trasformatore di saldatura | Chengtai | Usando la tecnologia giapponese di saldatura. |
| Componenti per aria | Yadeke |
Taiwan è un marchio noto, di buona qualità, di alta affidabilità, di elevata capacità di carico.
|
| Valvola solenoide | Yadeke | |
| Saldatura a cilindro | Silindro personalizzato Shuangbeili | Velocità elevata, potenza sufficiente e stabilità elevata. |
| Controller di saldatura | Shanghai Guolong | Performance del prodotto stabile e qualità affidabile. |
| Reduttore | Zhejiang Tianhong | Prestazioni stabili e affidabili. |
| Ferrovia lineare guida | Taiwan Shangyin | Alta capacità di carico, alta precisione, alta velocità e alta precisione. |
| Portamento | Nsk | Qualità importata, qualità stabile e alta affidabilità. |
| Cavi e fili elettrici | Guangdong Yingke | Materiale eccellente, isolamento forte, bassa eccentricità. |
I parametri di specifica tecnica delle unità di raffreddamento ad acqua a scatola raffreddate ad aria sono elencati nella tabella seguente:
| Articolo | Prodotti di serie raffreddati ad aria | |
| RX-10 | ||
| Fornitore di alimentazione | 10P-50Hz-380V | |
| Flusso di acqua di raffreddamento m3/h | 6.0 | |
| Consumo di potenza totale in kW | 10.5 | |
|
Frigorifero Capacità
|
kW | 36 |
| Kcal/ora | 30960 | |
| Tipo | Tipo di scroll completamente chiuso | |
| Metodo di avvio | Avvio diretto | |
| Unità di condensazione | Tipo | Fogli d'alluminio con giubbotto di rame viola ad alta efficienza con pinne + ventilatore a basso rumore |
| Volume dell'aria di raffreddamento m3/h | 12000 | |
| Numero di unità | 1 | |
| Liquido di raffreddamento | Tipo | R22 |
| Pompa d'acqua integrata kW | 1.5 | |
|
Evaporatore
|
Numero di unità | Tipo di bobina del serbatoio dell'acqua ad alta efficienza |
| Tipo | 1 | |
| Diametro del tubo | DN40 | |
| Dispositivi di protezione della sicurezza | Protezione contro l'alta e bassa tensione, protezione antisciclone (doppia), valvola di sicurezza, protezione contro il sovraccarico, sottofase, fase inversa, sotto tensione, sovra tensione, protezione contro il flusso d'acqua, ecc. | |
| Dispositivo di protezione della sicurezza | Distanze | 1610 |
| Larghezza | 735 | |
| Altezza | 1390 | |
| Dimensione generale | kg | 326 |
. KAIZEN BK Serie 37KW Compressore a vite Parametri di supporto
. BK serie nuovo compressore a vite umanizzato interfaccia uomo-macchina display e sistema di controllo.
- Un' operazione semplice e comoda
Lo stato di funzionamento può essere visto in un colpo di vista.
Il compressore a vite della serie BK può lavorare per voi 24 ore senza supervisione.
Manutenzione o riparazione in cinese quando si verificano anomalie.
. Con l'interfaccia di uscita di riserva, può realizzare il controllo della catena e il controllo della diagnosi remota di più unità.
Nuovo compressore a vite della serie BK con sistema di separazione dell'olio integrato
L'adozione di una progettazione integrata di separazione dell'olio garantisce l'effetto di separazione olio-aria e riduce il consumo di olio, e la qualità del prodotto è pienamente garantita fin dall'inizio della progettazione.
. serie BK nuovo tipo compressore d'aria a vite valvola di controllo di ingresso d'aria ad alta efficienza.
. modalità di comando ON/OFF
. Progettazione anti spruzzo olio con valvola di controllo
I compressori a vite della serie BK sono dotati di una nuova generazione di motori a basso consumo e ad alta efficienza.
Torque di partenza elevata
. classe di isolamento F, classe di protezione IP54
. cuscinetti SKF, basso rumore, lunga durata
. Con dispositivo di rifornimento, può essere riforniti senza fermare la macchina.
| Pressione di scarico Mpa | 0.8 |
| Volume di scarico m3/min | 5.5 |
| Potenza del motore kW | 37 |
| Interfaccia di scarico | G1 1/2 |
| Rumore db ((A) | 67 |
| Peso in kg | 730 |
| Dimensione complessiva in mm | 1240*1030*1435 |
