Catalogare
1. Preventivi commerciali2
2. Prestazioni dell'attrezzatura e parametri tecnici6
1. Parametri tecnici della linea di produzione di tralicci in barre d'acciaio 6
1.1 Panoramica dell'attrezzatura 6
1.2 Composizione dell'attrezzatura della linea di produzione di tralicci in barre d'acciaio 6
1.3 Parametri tecnici dell'attrezzatura: 7
1.4 Caratteristiche dell'apparecchiatura 8
1.5 Configurazione attrezzatura e marca originale 10
2. Macchina per l'acqua fredda 11
2.1 Specifiche tecniche del refrigeratore a scatola raffreddato ad aria: 11
3. Compressore d'aria 12
1. Parametri tecnici del compressore d'aria a vite 13
1. Preventivo commerciale
Produttore professionale di linee di produzione di saldatura di tralicci CNC intelligenti
| Foglio di preventivo della linea di produzione di saldatura di tralicci CNC intelligente SGHJ | ||||||
| Unità di quotazione: Shandong Time Machinery Technology Co., Ltd | ||||||
| numero d'ordine | nome del dispositivo | tipo di unità | unità | quantità | prezzo unitario (RMB) | quantità di denaro (RMB) |
| 1 | Linea di produzione di saldatura di tralicci in barre d'acciaio | SGHJpm-100 | abbreviazione di Taizhou | 1 | ||
| 2 | Compressore d'aria a vite | Kaishan, BK22kw | abbreviazione di Taizhou | 1 | ||
| 3 | macchina per l'acqua di raffreddamento | RX-05A | abbreviazione di Taizhou | 1 | ||
| 4 | Saldatrice di testa per barre d'acciaio | 25kVA | abbreviazione di Taizhou | 1 | ||
| ammonta a | Pagamento totale dell'attrezzatura ¥: Capitale RMB: | |||||
| Nota: questo prezzo include le tasse (13% IVA), compreso il trasporto, le spese di messa in servizio e installazione e le spese di formazione. | ||||||
| L'azienda si concentra sulla ricerca, sviluppo e produzione di linee di produzione per la saldatura di tralicci in acciaio, dispone di un team di ricerca e sviluppo tecnologico professionale ed efficiente, l'azienda attribuisce grande importanza all'innovazione tecnologica, aderisce alla strada dell'innovazione indipendente, adegua costantemente la struttura del prodotto per soddisfare la domanda del mercato e ha stabilito partnership a lungo termine con una serie di rinomate imprese. | ||||||
Nome dell'azienda: Shandong Time Machinery Technology Co., Ltd
Codice Fiscale: 91370811MA3EP7HT68
Numero conto aziendale: 815010601421010400
Banca: filiale di Xicheng, banca della città di Jining
Indirizzo: a est di Jiafeng Road, a nord di Ruixiang Road, zona di sviluppo economico di Jining, provincia di Shandong (nell'ospedale di Shandong Taifeng Engineering Group Co., Ltd.)
2. Prestazioni dell'attrezzatura e parametri tecnici
1. Parametri tecnici della linea di produzione di tralicci in barre d'acciaio
1.1 Panoramica dell'attrezzatura

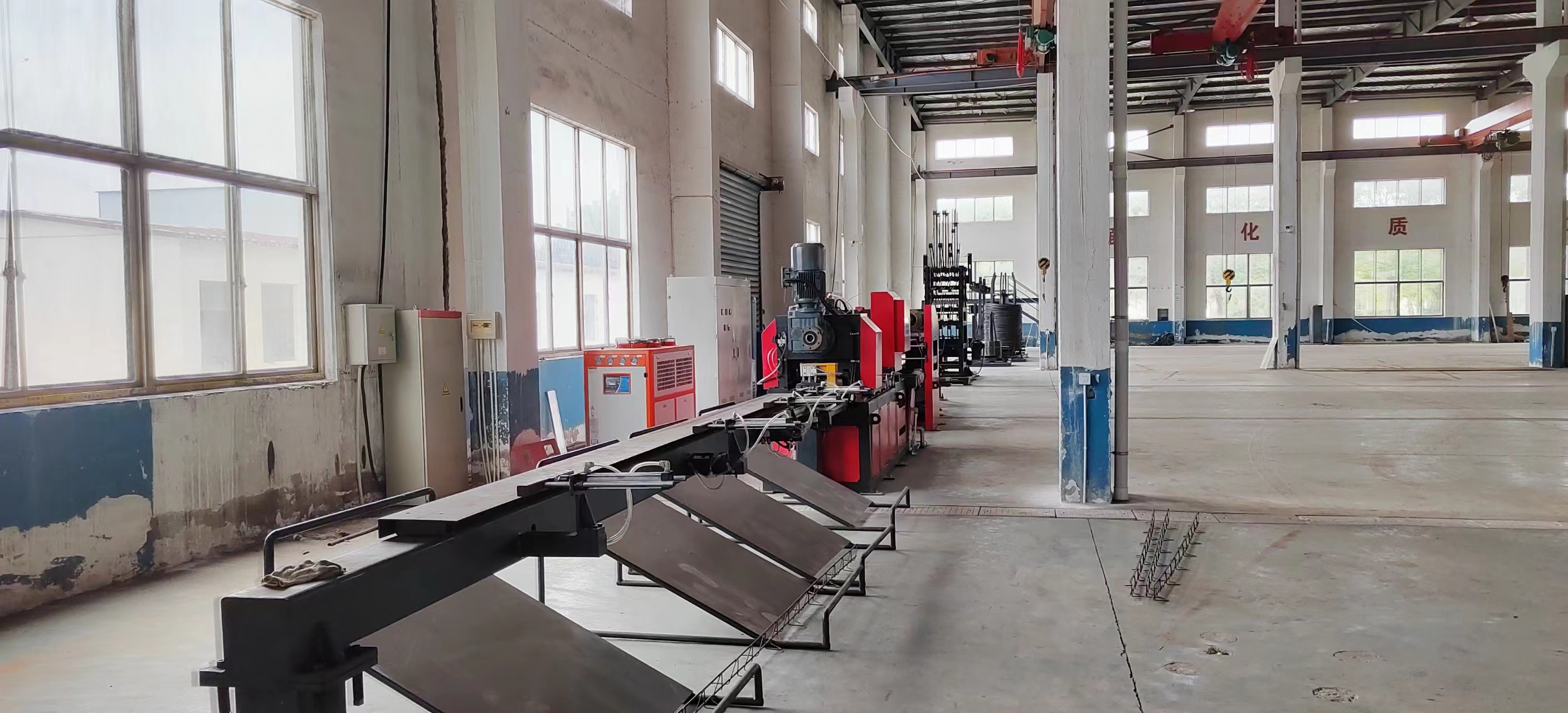

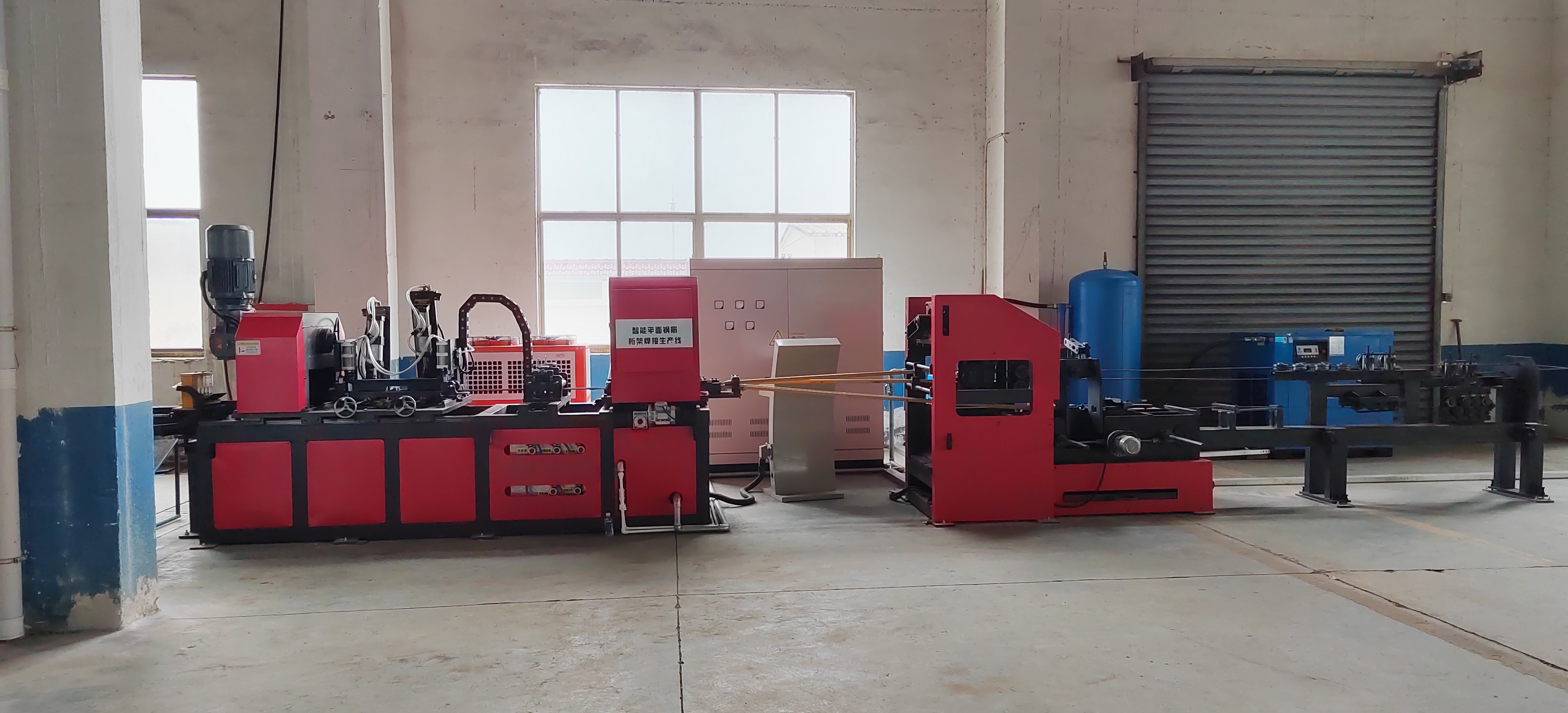

La linea di produzione di tralicci di rinforzo è composta da bobine d'acciaio, raddrizzatura dei rinforzi, piegatura delle barre laterali, formatura di saldatura, taglio automatico, aggregato finito nell'integrazione di una linea di produzione completamente automatizzata, può produrre pavimenti piani in traliccio d'acciaio con traliccio in acciaio, può anche produrre edifici prefabbricati da capriata in acciaio, ampiamente utilizzata nella costruzione di edifici (dal pavimento della capriata), nella costruzione di pannelli per pareti con isolamento termico e in altri campi.
1.2 Composizione dell'attrezzatura della linea di produzione di tralicci in barre d'acciaio:
| numero d'ordine | Componenti dell'attrezzatura | quantità | caratteristica tecnica |
| 1 | Telaio in barre d'acciaio | uno è impostato | Telaio linea di posa verticale |
| 2 | Meccanismo di alimentazione diretta | uno è impostato | Utilizzando più cicli di stiratura, l'effetto stirante è buono, non danneggia le nervature in acciaio, il cavo di azionamento del motore di decelerazione. |
| 3 | Agenzia di stoccaggio | uno è impostato | Il nuovo rack di stoccaggio aperto e la modalità di stoccaggio buffer sono adottati per facilitare la produzione continua e prevenire efficacemente l'accumulo di rinforzi. |
| 4 | Meccanismo di raddrizzamento terminale | uno è impostato |
Prima della saldatura e della formatura, il rinforzo principale e il rinforzo dell'asta del ventre vengono raddrizzati due volte e viene adottato il metodo di raddrizzamento a cinque rulli per garantire la rigidità del traliccio finito
|
| 5 | Meccanismo di piegatura dell'asta addominale | uno è impostato |
1, piegatura oscillante, piegatura dell'acciaio alimentata da un servomotore, buona sincronicità, elevata stabilità, 2, meccanismo a filo alimentato da un altro servomotore, migliore sincronizzazione con maggiore precisione, con meccanismo di piegatura, due servomotori perfettamente adattati, non è possibile realizzare alcun cambiamento di arresto la funzione del passo del traliccio, migliora notevolmente l'efficienza produttiva.
|
| 6 | Ospite di saldatura | uno è impostato |
Su e giù per ciascun punto di saldatura, per un totale di 2 trasformatori, la potenza totale del trasformatore di saldatura è ridotta di oltre il 60%.
|
| 7 | Meccanismo di taglio | uno è impostato |
La modalità di taglio "a forbice" può risolvere efficacemente i problemi di saldatura causati dal taglio e dal processo ed evitare la deviazione laterale e la distorsione del prodotto finito traliccio nel processo di taglio.La regolazione della posizione di taglio è controllata dal servomotore e dal servomotore di piegatura e filo per ottenere un taglio arbitrario della lunghezza del traliccio dello stesso tipo.
|
| 8 | Meccanismo di raccolta dei materiali | uno è impostato | Ricarica automatica |
| 9 | Sistema di controllo elettrico | uno è impostato | |
| 10 | sistema operativo | uno è impostato |
I pulsanti operativi e altre parti utilizzano prodotti di alta qualità Comodo funzionamento e regolazione dell'attrezzatura Velocità, parametri di saldatura e altri facili da usare Sistema di nomina della capriata
|
| 11 | Istruzioni, pezzi di ricambio e strumenti casuali | uno è impostato | disposizione standard |
1.3 Parametri tecnici dell'attrezzatura:
| progetto | unità | dati | osservazioni |
| Struttura portante del telaio | kg | 2500 | L'altezza delle barre delle corde non è superiore a 2 metri e l'altezza delle barre laterali non è superiore a 1,3 metri |
| Numero di linee di posa | individuale | 3 | |
| Velocità rettilinea | m/min | ≤30 | Dovrebbe essere abbinato alla regolazione della saldatura |
| Saldare la potenza del trasformatore | Kva | 160×2 | Controllo della conversione di frequenza, riduzione della perdita di potenza reattiva, lavoro intermittente |
| Potenza del motore di trasferimento del filo | Kw | 5,5×3 | servizio intermittente |
| Potenza del motore formatrice barra laterale | chilowatt | 3 | Cilindro + servomotore |
| Potenza del motore di taglio meccanico | Kw | 11×1 | servizio intermittente |
| Distanza di flessione del tendine S | mm | 200 | 250 e superiori senza altezza del traliccio dell'angolo inferiore |
| S larghezza del tendine | mm | 70-270 | Larghezza regolabile |
| Diametro di piegatura dell'arco della barra a S (diametro interno) | mm | 10 | Sostituzione |
| Larghezza della capriata (rinforzo principale) | mm | 70-270 | Altamente regolabile |
| Diametro del tendine principale | mm | Φ8-12 | Rinforzo vite piastra Φ 8- Φ 12 |
| Diametro del tendine S | mm | Φ4-Φ8 | |
| Lunghezza traliccio di produzione | M | 0,4-6 | Qualsiasi lunghezza può essere regolata secondo necessità |
| Velocità della linea del traliccio (piastra) | m/min | 6-12 | Velocità di produzione stabile di 6-12 m/min |
| Direzione di scarico dell'attrezzatura | Determinare la direzione di entrata e di scarico in base alla pianificazione effettiva del sito | ||
| Pressione del gas | MPa | ≥0,7 | Il gas deve essere una fonte di gas pulita che passa attraverso la filtrazione e l'essiccazione |
| consumo di gas | m³/min | 3/4,5 | |
| Lunghezza della linea di produzione (lunghezza * larghezza * altezza) | mm | La lunghezza di 45000 * 3000 * 3500 può essere regolata in modo appropriato | |
| peso dell'attrezzatura | T | 18 (esclusi accessori e scatola elettrica esterna) | |
| Nota: attrezzatura standard incluso meccanismo di piegatura del piede, industrializzazione residenziale senza meccanismo di piegatura del piede, spiegare. | |||
1.4 Caratteristiche dell'apparecchiatura
1, telaio in linea d'acciaio
Sono presenti tre set di telai di disposizione delle barre d'acciaio a disco, che utilizzano la modalità di disposizione rotante, il carico massimo di 2 tonnellate.
Ogni set di rack è dotato di un dispositivo di freno pneumatico separato.
Ciascun set di telai di stesura è dotato di una serie di meccanismi di pre-raddrizzamento indipendenti per rimuovere la pelle di ossido della superficie dell'acciaio.
2. Regolare il meccanismo di consegna del filo
Utilizzando più cicli di stiratura, l'effetto stirante è buono, non danneggia le nervature in acciaio, il filo del motore a doppia decelerazione.
Ciascun meccanismo di alimentazione del filo può essere controllato separatamente.
3,Meccanismo di stoccaggio in acciaio
Adottare un nuovo rack di stoccaggio aperto, modalità di stoccaggio buffer, facilitare la produzione continua, prevenire efficacemente il rinforzo.
4. Meccanismo di raddrizzamento terminale
Prima della saldatura e della formatura, il rinforzo principale e il rinforzo dell'asta del ventre vengono raddrizzati due volte e viene adottato il metodo di raddrizzamento a cinque rulli per garantire la rigidità del traliccio finito.
Questo meccanismo svolge un ruolo chiave nella regolazione della rigidità del prodotto traliccio.
5, meccanismo e filo a forma di pressa per asta addominale
Piegatura dell'oscillazione della barra, piegatura dell'acciaio tramite servopotenza per fornire potenza, buona sincronizzazione, elevata stabilità.
La piegatura dell'armatura continua (il meccanismo di piegatura è un movimento circolare e oscilla su e giù, senza ritardi), la velocità di formatura è elevata.
Gli stampi per lo stampaggio di barre d'acciaio sono cilindrici rivolti verso la superficie delle barre d'acciaio senza graffi.
Il meccanismo di alimentazione del filo è alimentato da un servomotore, che offre una migliore sincronizzazione e una maggiore precisione.Con il meccanismo di piegatura, la perfetta coordinazione di due servomotori può realizzare la funzione di modifica del passo del traliccio senza interruzioni, migliorando notevolmente l'efficienza produttiva.
6. Parte saldata
Su e giù per ogni punto di saldatura, per un totale di 2 trasformatori.
I due gruppi hanno un totale di 4 pressature con buona sincronizzazione.
Il cilindro di saldatura ha una corsa ridotta, una grande resistenza, un'elevata velocità di saldatura e un'alta qualità.
Utilizzando il metodo di bloccaggio pneumatico, saldare il cilindro utilizzando un marchio di alta qualità.
L'elettrodo di saldatura è realizzato in lega di rame e cromo e zirconio
Dotato di un meccanismo di posizionamento per garantire la forma e la dimensione della saldatura.
Il metodo di saldatura a punti a resistenza a due punti riduce la potenza installata del 60% rispetto ai concorrenti e i parametri di saldatura di ciascun giunto di saldatura possono essere impostati separatamente.
La testa dell'elettrodo a quattro modalità può essere riutilizzata per 4 volte e il costo di utilizzo è ridotto di 3 volte.
7. Meccanismo di taglio
La modalità "forbici" può risolvere efficacemente il problema di saldatura causato dal processo di taglio ed evitare il lato e la distorsione del prodotto della trave reticolare durante il processo di taglio.
Velocità di taglio elevata, la saldatura non richiede l'arresto.
Per il taglio ad alta resistenza in corrispondenza dei giunti di saldatura della barra principale e delle barre laterali, viene adottata la nuova tecnologia ad alta resistenza più recente sviluppata
Acciaio per stampi resiliente.
8. Sistema di controllo degli apparecchi elettrici
Utilizzando il sistema di controllo Hechuan, elevata stabilità.
9. Sistema operativo
I pulsanti operativi e altre parti utilizzano prodotti di alta qualità.
Comodo funzionamento e regolazione dell'attrezzatura.
Velocità, parametri di saldatura e altri facili da usare.
1.5 Configurazione dell'attrezzatura e marca originale
| nome | marca |
spiegare osservazioni |
| Schermata operativa | Stato generale di Kunlun | È un touch screen intelligente per l'Internet delle cose con CPU ARM come core e 800 MHz.Il prodotto è progettato per utilizzare uno schermo LCD TFT da 10 pollici con una risoluzione di 1024 * 600, un touch screen resistivo a quattro fili e un software di configurazione McsgPro preinstallato |
| PLC | HeChuan | Alte prestazioni, struttura compatta, funzione potente, elevata stabilità |
| servomotore | HeChuan | Alte prestazioni, alta affidabilità e alta qualità |
| Controllo a bassa tensione | Cinto | Marchi famosi nazionali, qualità stabile, alta affidabilità |
| Alimentatore a commutazione | Taiwan Ming Wei | Marchio noto di Taiwan, oltre 30 anni di esperienza in ricerca e sviluppo e produzione |
| trasformatore di saldatura | Cheng-tai | Adottare la tecnologia di saldatura giapponese |
| componente pneumatico | Ospite del cortile | Marchio noto di Taiwan, buona qualità, alta affidabilità, carico elevato |
| valvola elettromagnetica | Ospite del cortile | |
| Cilindro di saldatura | Cilindro personalizzato a doppia forza | Velocità elevata, potenza sufficiente ed elevata stabilità |
| Controllore di saldatura | Guolong di Shangai | Prestazione stabile del prodotto, qualità affidabile, |
| scatola di riduzione | Arcobaleno dello Zhejiang | Prestazioni stabili e affidabili |
| binario di guida lineare | Argento taiwanese | Carico elevato, alta precisione, alta velocità, alta precisione |
| cuscinetto | Nsk | Importa qualità, qualità stabile, alta affidabilità |
| Cavo | Guangdong Yingke | Materiale eccellente, forte isolamento, bassa eccentricità |
2. Macchina per acqua fredda
Parametri tecnici e configurazione del refrigeratore raffreddato ad aria
|
modello progetto |
RX-05A | configurare | |
| fonte | 380V/3PH/50HZ | ||
|
potenza frigorifera |
Kcal/h | 12900 | |
| chilowatt | 15 | ||
| Inserisci la potenza totale | chilowatt | 4.48 | |
| criogeno | nome | R22 | Importa supporti freddi di alta qualità |
| metodo di controllo | capillare | ||
|
motore a compressione |
tipo | Tipo di vortice | Ruota della valle americana |
| potenza (kW) | 3,75 | ||
| Numero (PH) | 5 | ||
| fan | potenza (kW) | 0,18*2 | Ventilatore a basso rumore |
| Volume d'aria (m³/h) | 7840 | ||
|
condensatore |
tipo | Scambiatore di calore ad alta efficienza del tipo ad alette raffreddato ad aria | Scambiatore di calore ad alta efficienza del tipo ad alette raffreddato ad aria |
| Volume dell'aria di raffreddamento (m ³ / h) | 5000 | ||
|
evaporimetro |
tipo | Tipo di serbatoio dell'acqua (acciaio inossidabile) | Tipo di serbatoio dell'acqua (acciaio inossidabile) |
| Portata acqua congelata (m³/h) | 2.5 | ||
| Capacità del serbatoio (L) | 60 | ||
| Diametro del tubo dell'acqua dentro e fuori | 1″ | ||
| pompa dell'acqua | potenza (kW) | 0,37 | Aosource (2 anni di garanzia) |
| capo consegna (m) | 20 | ||
| Portata (m³/h) | 6 | ||
|
Guardia di sicurezza |
Versione del viso |
Protezione da surriscaldamento del compressore, protezione da sovracorrente, Protezione alta e bassa pressione, protezione da sovratemperatura, flusso Protezione della quantità, protezione della sequenza di fase/protezione da carenza di fase, protezione dal surriscaldamento dello scarico, l'acqua di dissipazione del calore non soddisfa il sistema di allarme automatico standard |
Versione per computer Bang Pu |
| Tabella alta e bassa tensione | Taiwan JAVE | ||
| filtro | AmericaALCO | ||
| relè di rotazione delle fasi |
Schneider di Francia |
||
| contattore | |||
| interruttore principale | |||
| Descrizione completa | Peso (kg) | 174,5 | Imballaggio con cornice in legno |
| dimensione contorno (mm) | 1310*630*1230 | ||
| preparazione della superficie | Scheda principale 2 mm, piastra di tenuta 1,5 mm | Plastica a spruzzo elettrostatico | |
3. Compressore d'aria
Parametri tecnici della macchina a vite raffreddata ad aria BK 22-8 ZG
| Il gruppo vite | Rotore Ted 5:6 |
| modalità di compressione | Continuo, unico livello |
| Pressione di uscita dell'aria compressa | P2=0,8MPa |
| metodo di raffreddamento | raffreddamento ad aria forzata |
| Temperatura di uscita dell'aria compressa | Da 10℃ a 15℃ superiore alla temperatura ambiente |
| Quantità di olio lubrificante | Circa 8,6 litri |
| velocità del motore | N=2930 giri/min |
| livello di potenza | 22 kW |
| Tasso di scarico | V=3,45 m3/min |
| peso di lavoro | Circa 390 chilogrammi |
| Limite superiore della temperatura dell'aria | 45 ℃ |
| Limite inferiore della temperatura dell'aria | 0 ℃ |
| consumo di olio | Il contenuto di olio di scarico è inferiore a 3 PPM |
| rumore |
74dB(A) |
| Dimensioni esterne (lunghezza, larghezza e altezza) (mm) | 1200×800×1120 |
